Sistemele de închidere TechDaal sunt dezvoltate pe baza unor detalii tehnice riguroase, concepute pentru a asigura stabilitate, etanșare controlată și comportament corect al ansamblului constructiv în timp. Fiecare soluție este definită strat cu strat, utilizând materiale certificate și compatibile, cu rol clar în preluarea solicitărilor, controlul transferului de vapori și protecția structurii. Detaliile de închidere integrează structura metalică, sistemele de fixare, straturile de protecție și finisajele, astfel încât execuția să fie precisă și predictibilă. Aceste soluții sunt documentate pentru o aplicare corectă în șantier și pentru menținerea conformității cu cerințele actuale de calitate și durabilitate.
DETALII TÂMPLÂRIE

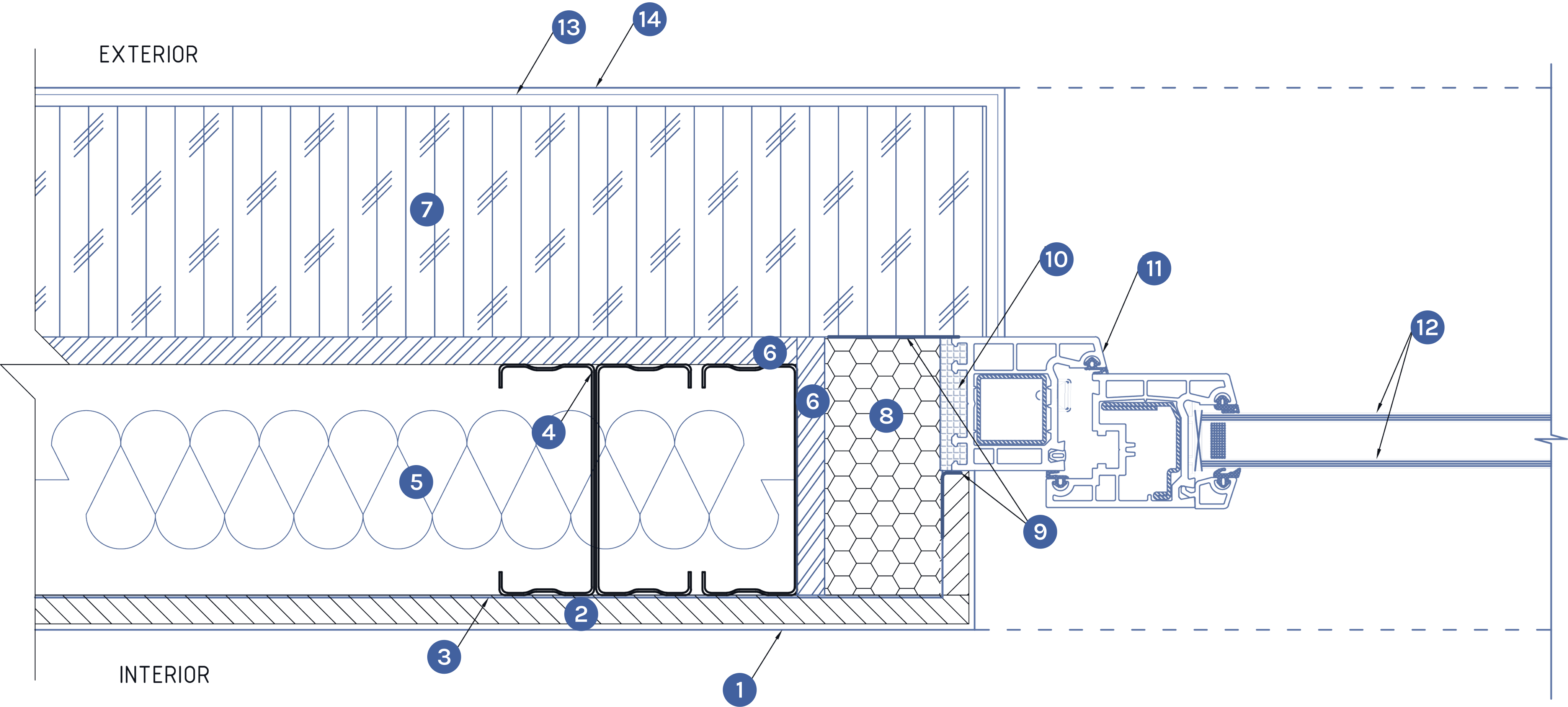

Detaliu fixare tâmplărie în planul peretului din structură metalică - secțiune orizontală
1. Strat finisaj: glet + lavabilă: ~2.5mm
2. Placă gips-carton: 12.5mm-25mm
3. Barieră de vapori
4. Perete din structură metalică, profile C100/C150
5. Vată minerală/celuloză
6. Placă rigidă (OSB3, tego, fibrociment): min. 12mm
7. Termosistem (polistiren, vată bazaltică): min. 100mm
8. Termosistem (polistiren): 50mm
9. Bandă de etanșare (interior + exterior)
10. Spumă de montaj tâmplărie
11. Tâmplărie
12. Foaie de sticlă
13. Tencuială + plasă armare: ~5mm
14. Tencuiala decorativă: ~3mm

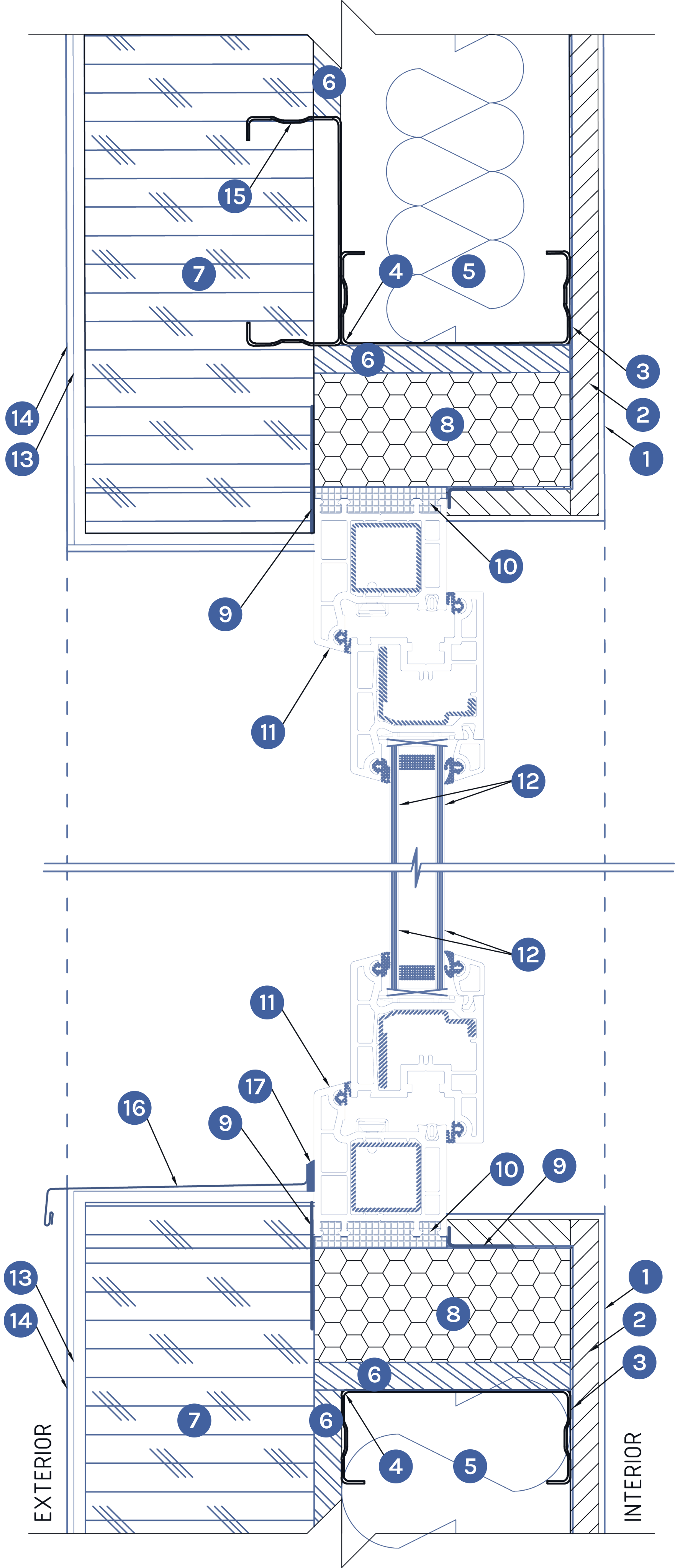

Detaliu fixare tâmplărie în planul peretului din structură metalică - secțiune verticală
1. Strat finisaj (glet + lavabilă): ~2.5mm
2. Placă gips-carton: 12.5mm-25mm
3. Barieră de vapori
4. Perete din structură metalică, profile C100/C150
5. Vată minerală/celuloză
6. Placă rigidă (OSB3, tego, fibrociment): min. 12mm
7. Termosistem (polistiren, vată bazaltică): min. 100mm
8. Termosistem (polistiren): 50mm
9. Bandă de etanșare (interior + exterior)
10. Spumă de montaj tâmplărie
11. Tâmplărie
12. Foaie de sticlă
13. Tencuială + plasă armare: ~5mm
14. Tencuială decorativă: ~3mm
15. Profil C de întărire buiandrul
16. Glaf cu lacrimar fixat prin lipire
17. Protecție hidrofugă

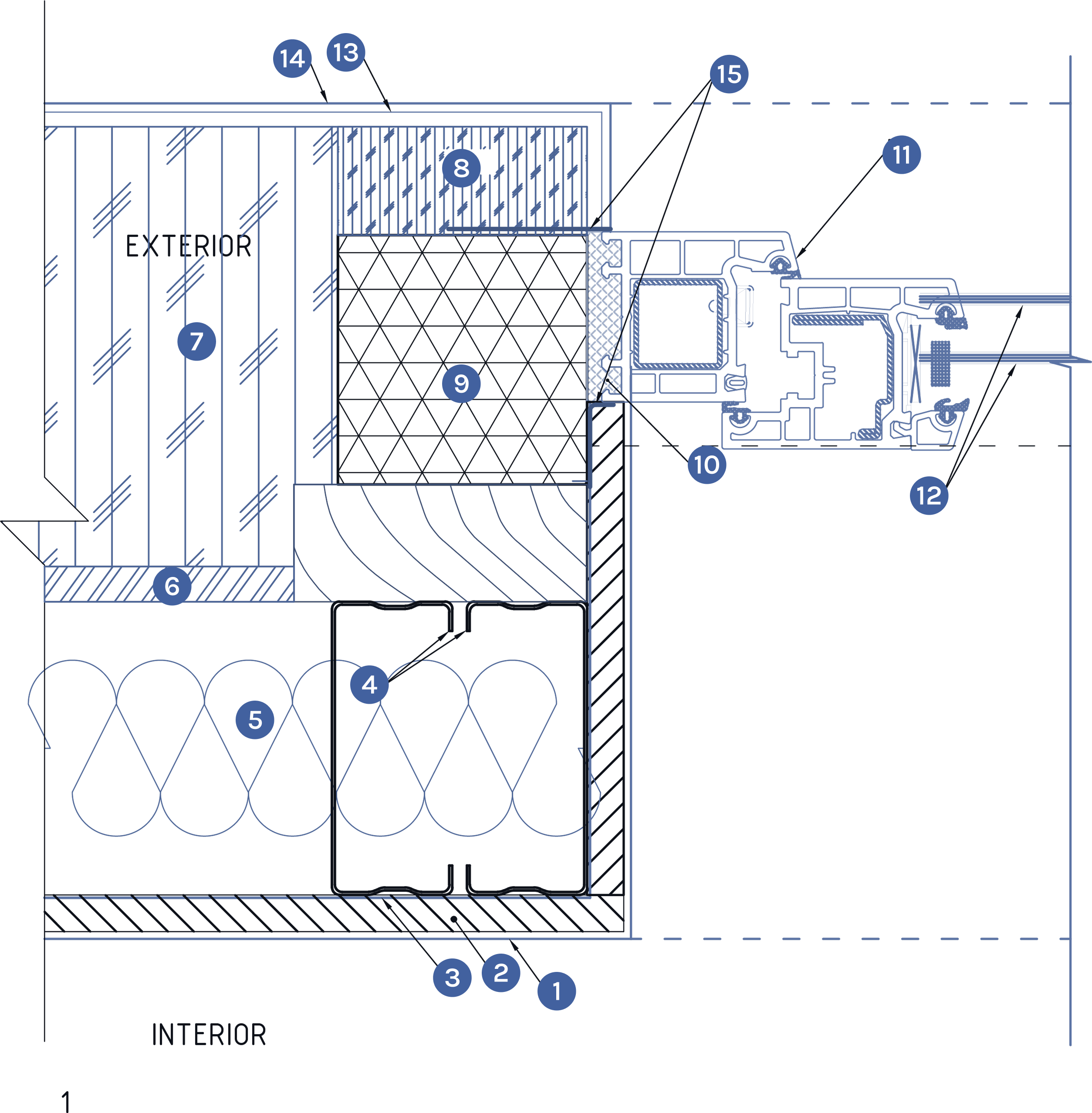

Detaliu fixare tâmplărie cu precădere - secțiune orizontală
1. Strat finisaj (glet + lavabilă): ~2.5mm
2. Placă gips-carton: 12.5mm-25mm
3. Barieră de vapori
4. Perete din structură metalică, profile C100
5. Izolație termică în volumul peretelui metalic
6. Placă rigidă (OSB3, tego, fibrociment): min. 12mm
7. Termosistem (polistiren, vată bazaltică): Tmin =150mm
8. Termosistem (polistiren, vată bazaltică)
9. Precadru + adeziv polimer + fixare mecanică
10. Spumă de montaj tâmplărie
11. Tâmplărie
12. Foaie de sticlă
13. Tencuială + plasă armare: ~5mm
14. Tencuială decorativă: ~3mm
15. Bandă de etanșare (interior + exterior)

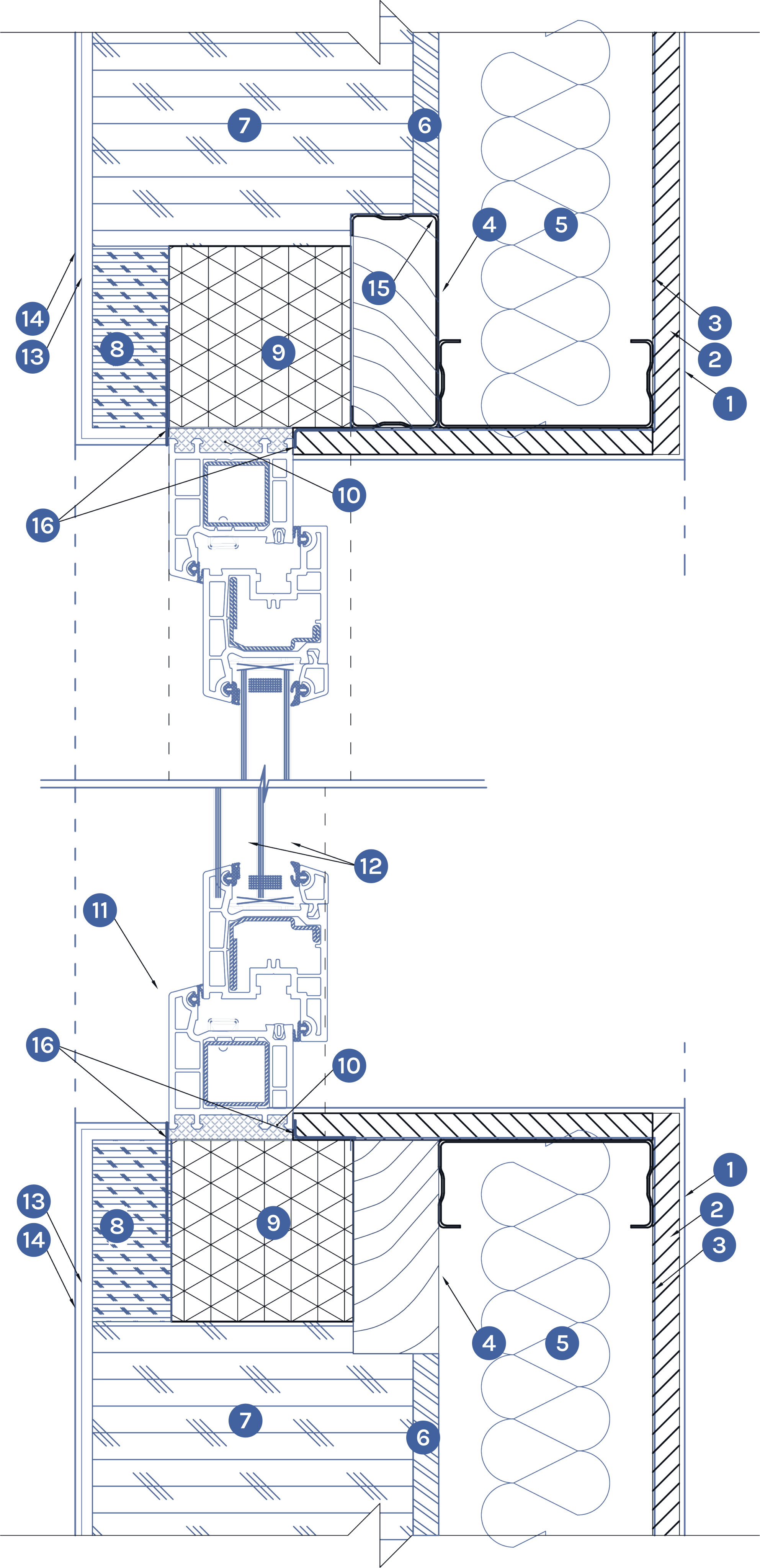

Detaliu fixare tâmplărie cu precădere - secțiune verticală
1. Strat finisaj (glet + lavabilă): ~2.5mm
2. Placă gips-carton: 12.5mm -25mm
3. Barieră de vapori
4. Perete din structură metalică, profile C100
5. Izolație termică în volumul peretelui metalic
6. Placa rigidă (OSB3, tego, fibrociment): min. 12mm
7. Termosistem (polistiren, vată bazaltică): Tmin=150mm
8. Termosistem (polistiren, vată bazaltică)
9. Precadru + adeziv polimer + fixare
10. Spumă de montaj tâmplărie
11. Tâmplărie
12. Foaie de sticlă
13. Tencuială + plasă armare: ~5mm
14. Tencuială decorativă: ~3mm
15. Profil C de rigidizare a buiandrugului tip grindă cu zăbrele
16. Bandă de etanșare (interior + exterior)

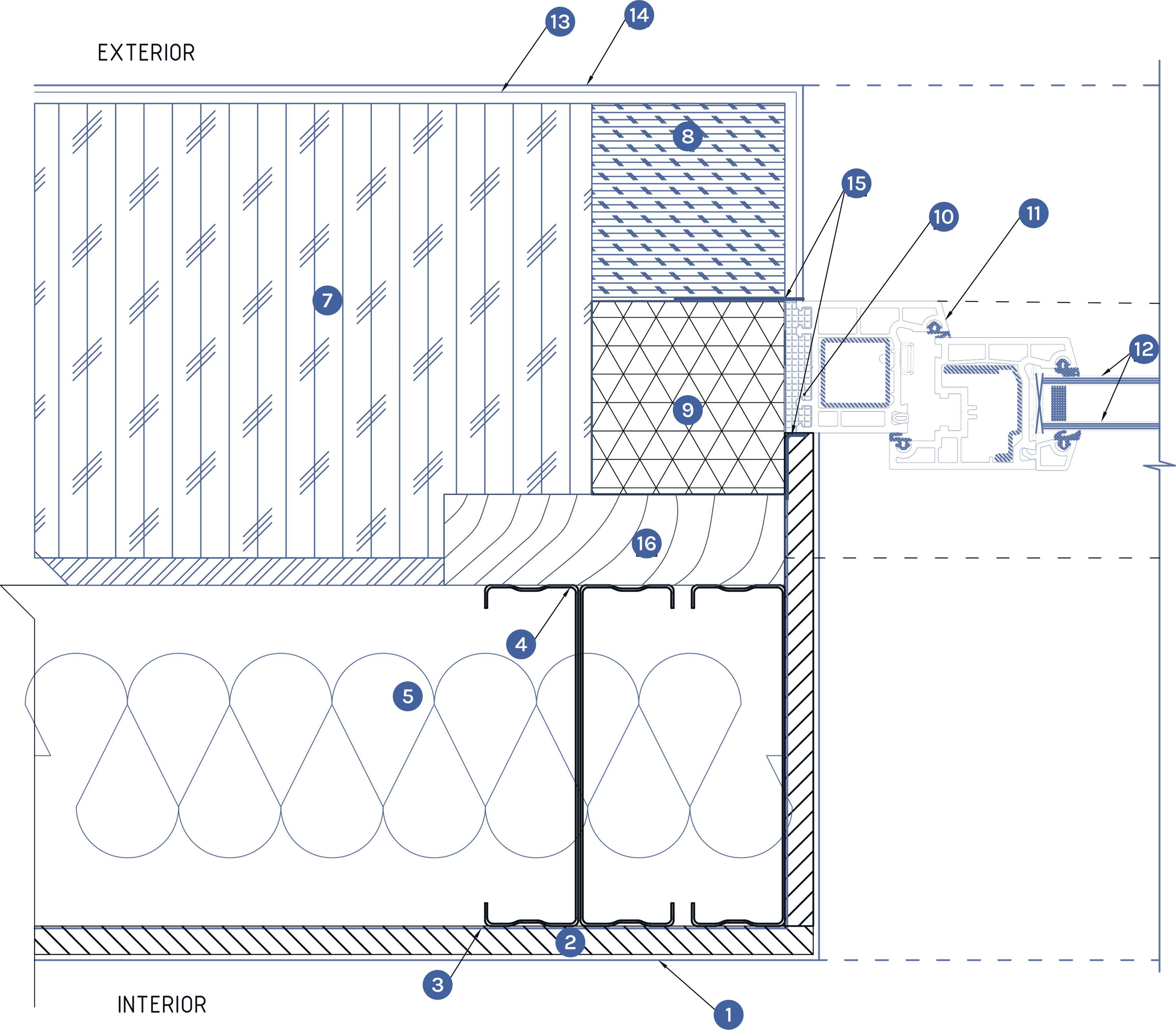

Detaliu fixare tâmplărie cu precădere - perete din profile C150 - secțiune orizontală
1. Strat finisaj (glet + lavabilă): ~2.5mm
2. Placă gips-carton: 12.5mm-25mm
3. Barieră de vapori
4. Perete din structură metalică, profile C150
5. Vată minerală/celuloză
6. Plaăa rigidă (OSB3, tego, fibrociment): min. 12mm
7. Termosistem (polistiren, vată bazaltică): Tmin=200mm
8. Termosistem (polistiren, vată bazaltică)
9. Precadru + adeziv polimer + fixare mecanică
10. Spumă de montaj tâmplărie
11. Tâmplărie
12. Foaie de sticlă
13. Tencuială + plasă armare: ~5mm
14. Tencuială decorativă: ~3mm
15. Bandă de etanșare (interior + exterior)
16. Ramă lemn 40mm x 150mm

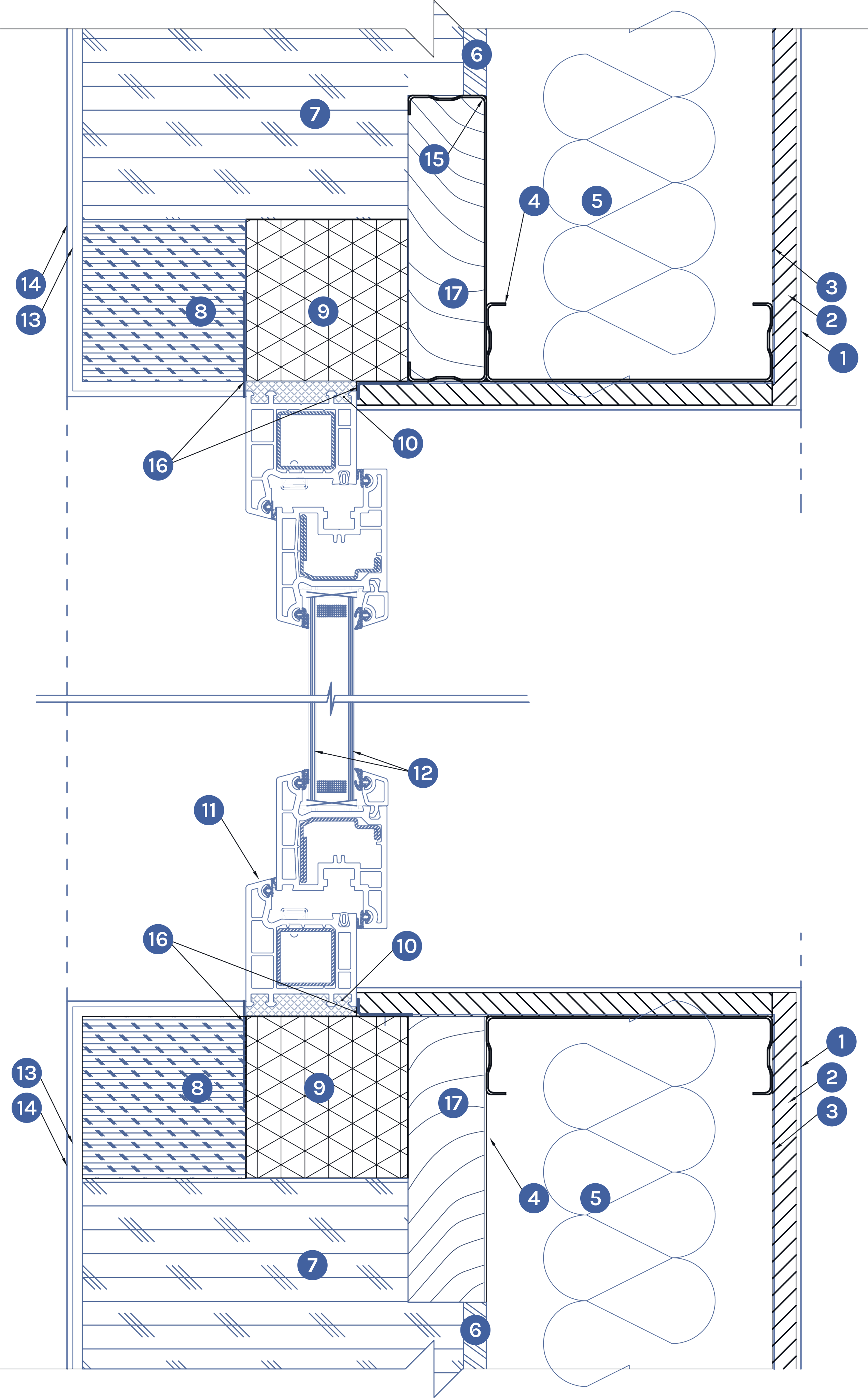

Detaliu fixare tâmplărie cu precădere - perete din profile C150 - secțiune verticală
1. Strat finisaj (glet + lavabilă): ~2.5mm
2. Placă gips-carton: 12.5mm-25mm
3. Barieră de vapori
4. Perete din structură metalică, profile C150
5. Vată minerală/celuloză
6. Placă rigidă (OSB3, tego, fibrociment): min. 12mm
7. Termosistem (polistiren, vată bazaltică): Tmin=150mm
8. Termosistem (polistiren, vată bazaltică)
9. Precadru + adeziv polimer + fixare mecanică
10. Spumă de montaj tâmplărie
11. Tâmplărie
12. Foaie de sticlă
13. Tencuială + plasă armare: ~5mm
14. Tencuială decorativă: ~3mm
15. Profil C de rigidizare a buiandrugului tip grindă cu zăbrele
16. Bandă de etanșare (interior + exterior)
17. Ramă lemn 40mm x 150mm
DETALII INTERSECTII DE PERETI

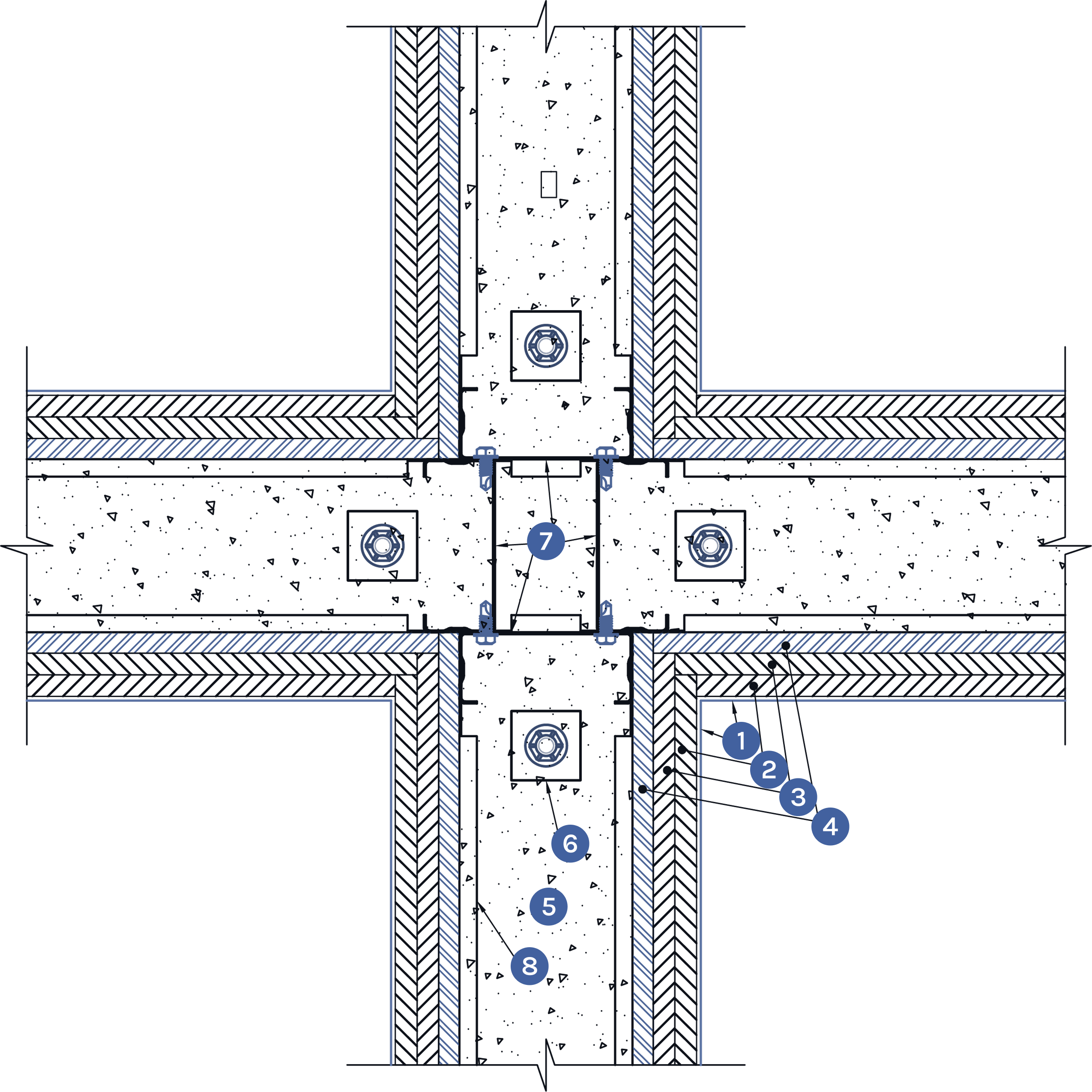

Intersecție de pereți interiori - cruce
1. Finisaj: glet + lavabilă / adeziv + faianță
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Izolație fonică
6. Ancoră mecanică în talpa inferioară a peretelui
7. Profile C
8. Profil C, talpa inferioară a peretelui

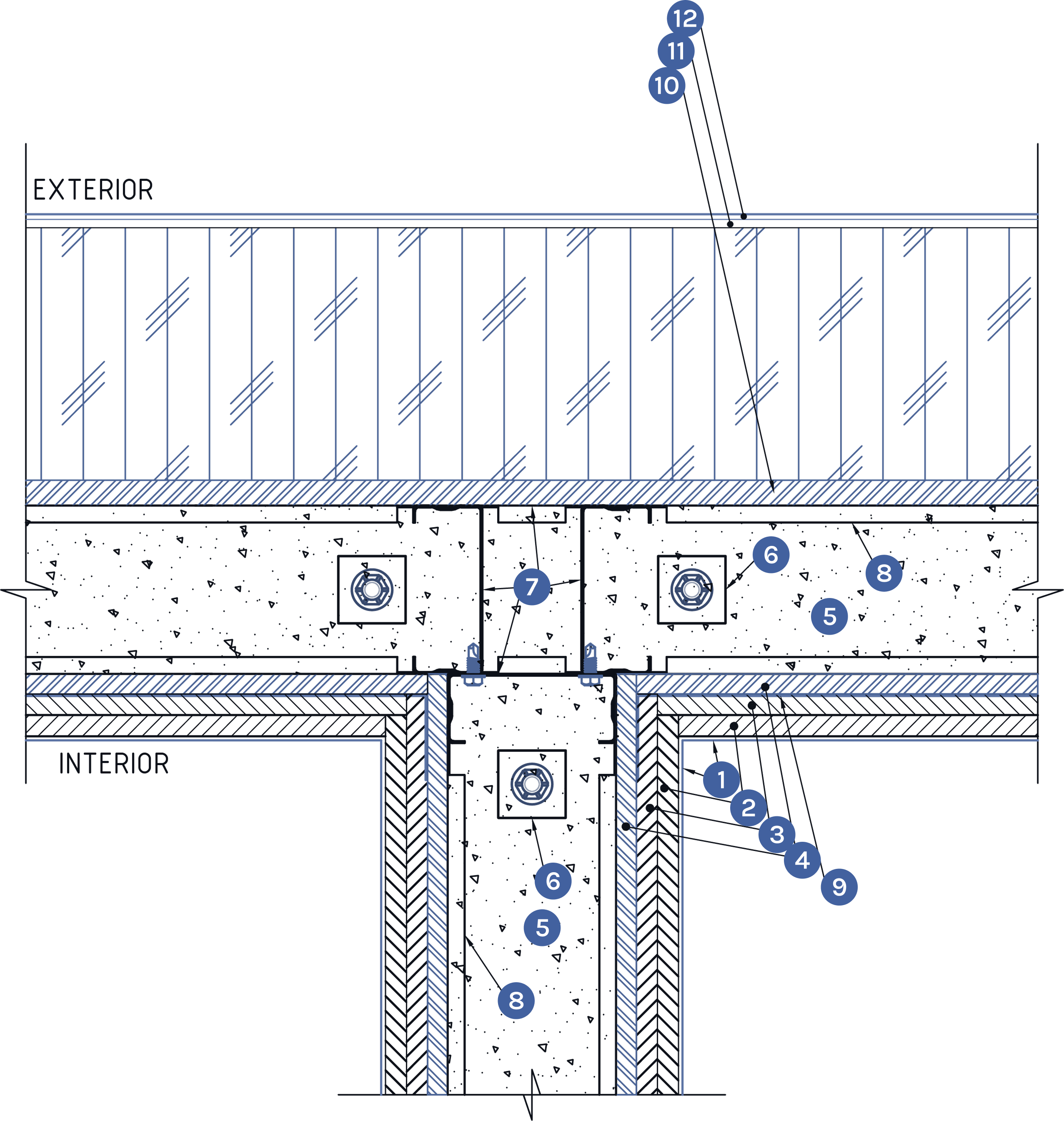

Intersecție de perete exterior cu perete interior
1. Finisaj: glet + lavabilă / adeziv + faianță
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Izolație termică/fonică în volumul peretelui metalic
6. Ancoră mecanică în talpa inferioară a peretelui
7. Profile C
8. Profil C, talpa inferioară a peretelui
9. Barieră de vapori
10. Placă OSB3
11. Tencuială + plasă armare
12. Tencuială decorativă

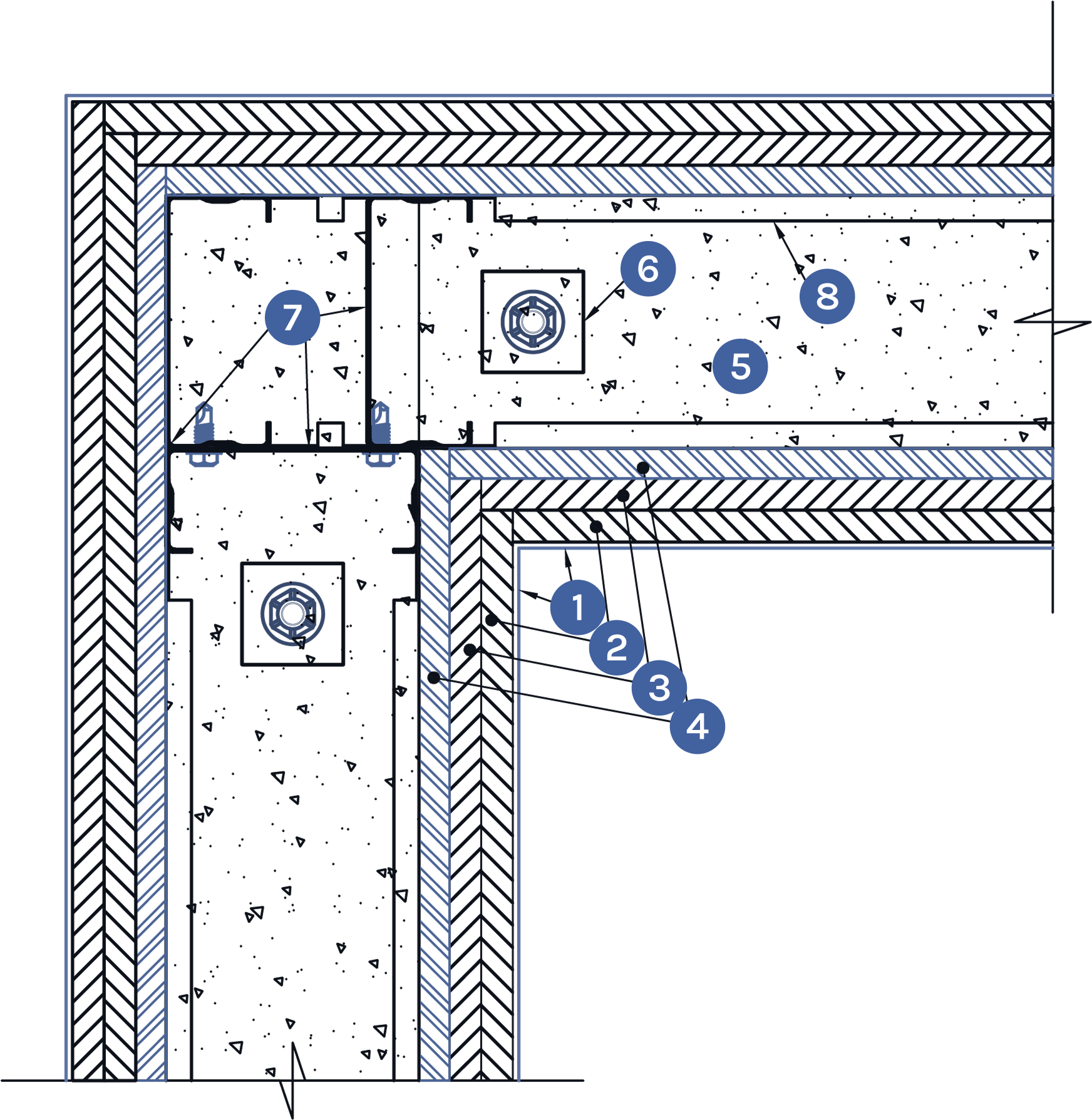

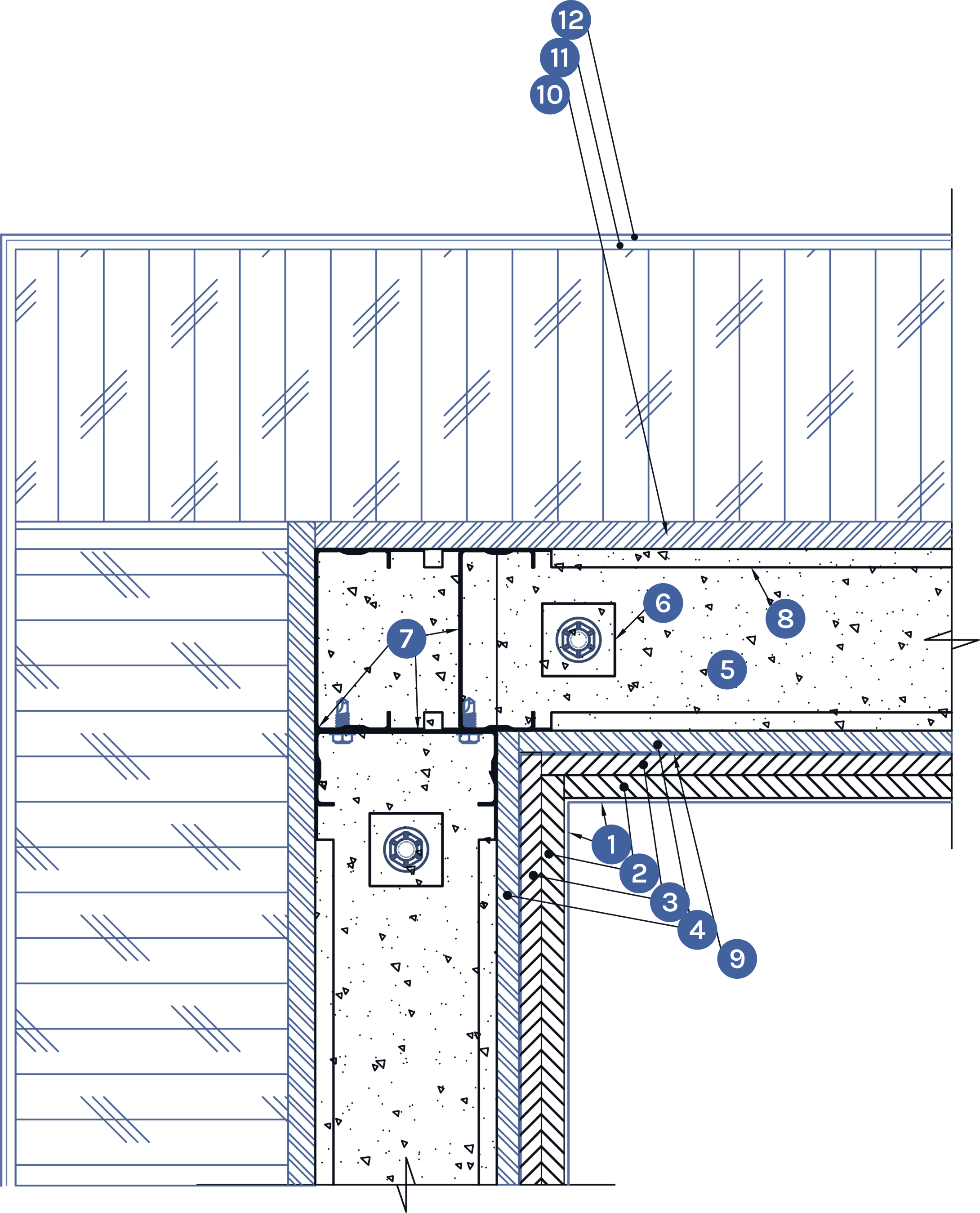

Intersecție de pereți exteriori - colț
1. Finisaj: glet + lavabilă / adeziv + faianță
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Izolație termică/fonică în volumul peretelui metalic
6. Ancoră mecanică în talpa inferioară a peretelui
7. Profile C
8. Profil C, talpa inferioară a peretelui
9. Barieră de vapori
10. Placă OSB3
11. Tencuială + plasă armare
12. Tencuială decorativă
Intersecție de pereți interiori - colț
1. Finisaj: glet + lavabilă / adeziv + faianță
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Izolație fonică
6. Ancoră mecanică în talpa inferioară a peretelui
7. Profile C
8. Profil C, talpa inferioară a peretelui
DETALIU PERETE P - PLANȘEU - PERETE E

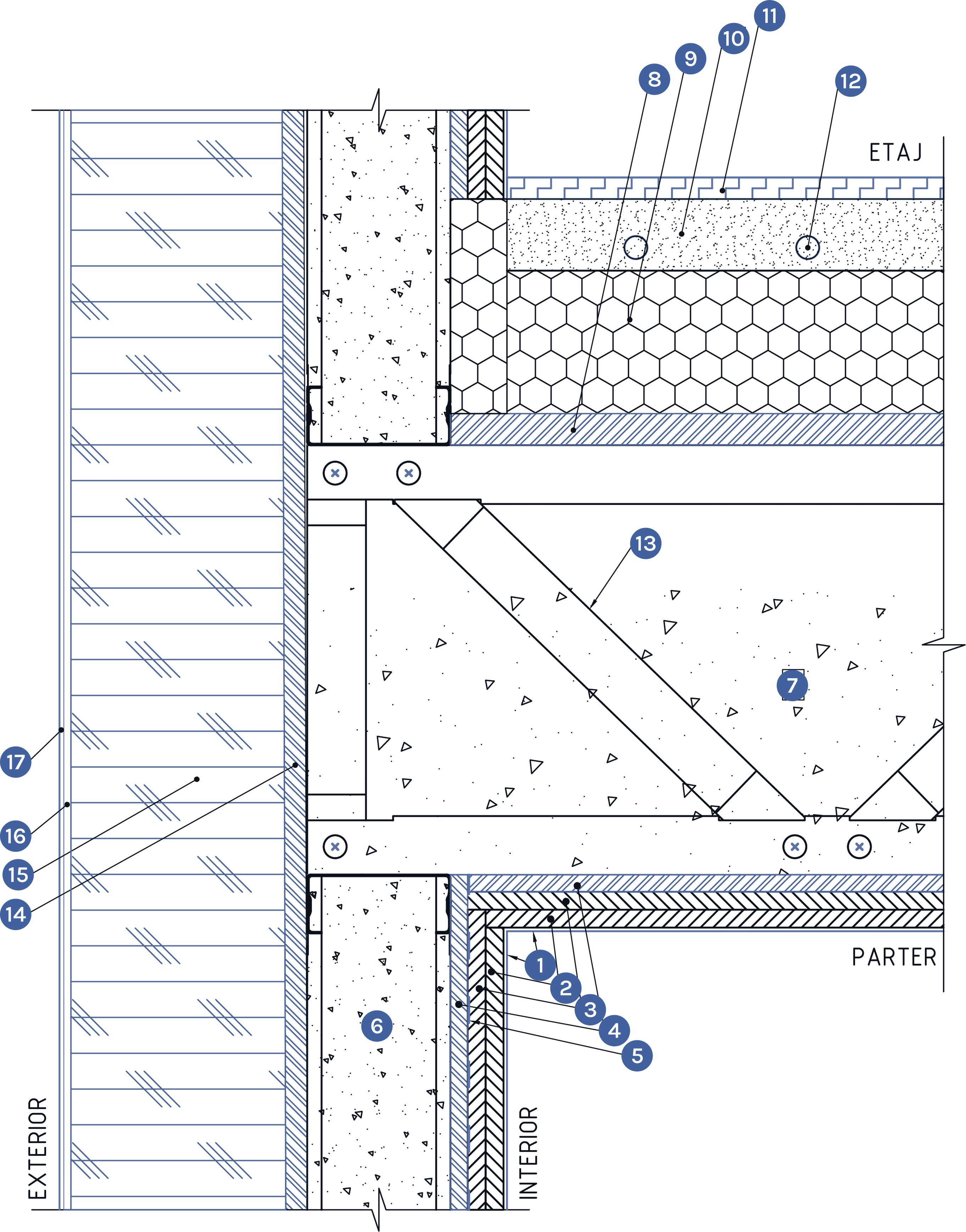

Detaliu intersecție perete parter - planșeu - perete etaj
1. Finisaj: glet + lavabilă / adeziv + faianță
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Barieră de vapori
6. Izolație termică/fonică în volumul peretelui metalic
7. Izolație termică/fonică în volumul planșeului din grinzi cu zăbrele
8. Placă OSB3
9. Polistiren extrudat
10. Sapă semiuscată
11. Pardoseală
12. Circuit încălzire în pardoseală
13. Grindă cu zăbrele din profile C
14. Placă OSB3
15. Termosistem
16. Tencuială + plasă de armare
17. Tencuială decorativă
DETALIU ACOPERIS | TERASA CU ATIC

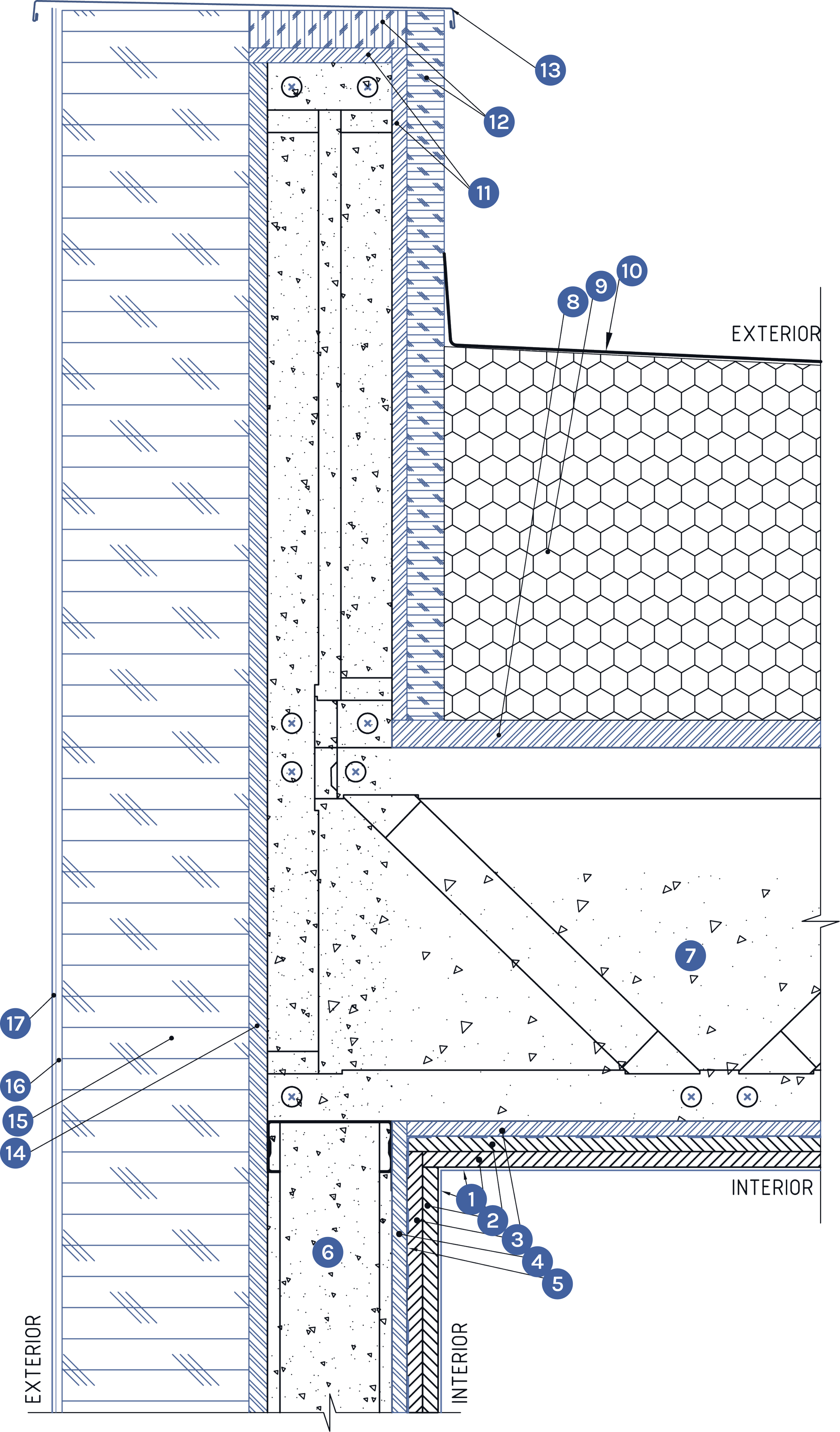

Detaliu acoperiș terasă cu atic
1. Finisaj: glet + lavabilă
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Barieră de vapori
6. Izolație termică/fonică în
volumul peretelui metalic
7. Izolație termică/fonică în volumul planșeului din grinzi cu zăbrele
8. Placă OSB3
9. Polistiren de pantă
10. Hidroizolație
11. Placă OSB
12. Termosistem întors peste atic
13. Capac metalic atic
14. Placă OSB3
15. Termosistem
16. Tencuială + plasă de armare
17. Tencuială decorativă
DETALIU INCHIDERE CU RETROPANEL

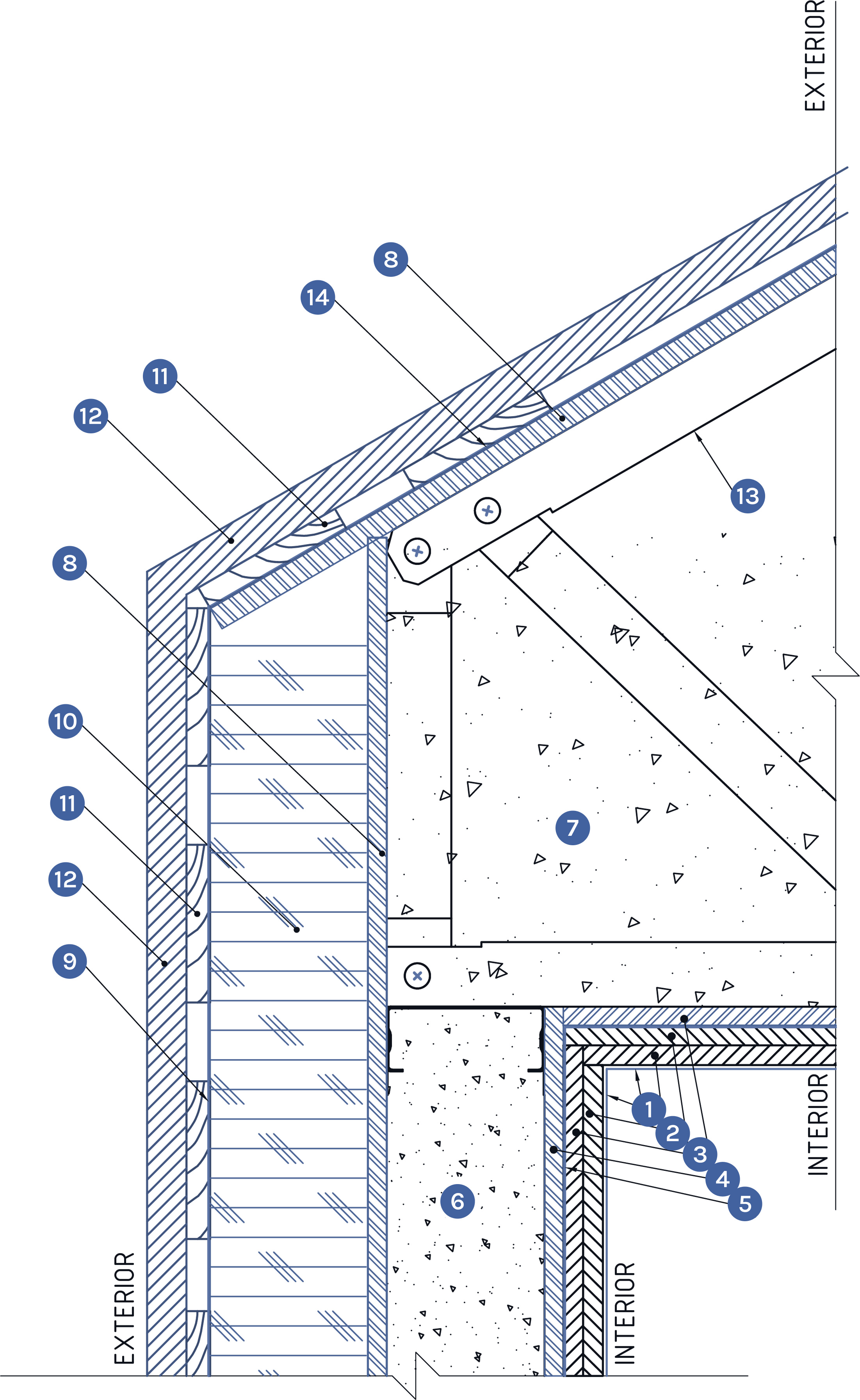

Detaliu închidere cu retropanel
1. Finisaj: glet + lavabilă / adeziv + faianță
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Barieră vapori
6. Izolație termică/fonică în volumul peretelui metalic
7. Izolație termică/fonică în volumul planșeului din grinzi cu zăbrele
8. Placă OSB3
9. Membrană de difuzie
10. Susțineri verticale + termosistem
11. Strat suport Retropanel (scândură)
12. Plăci tip Retropanel
13. Ferma din profile C
14. Folie anticondens
DETALIU FATADA VENTILATA

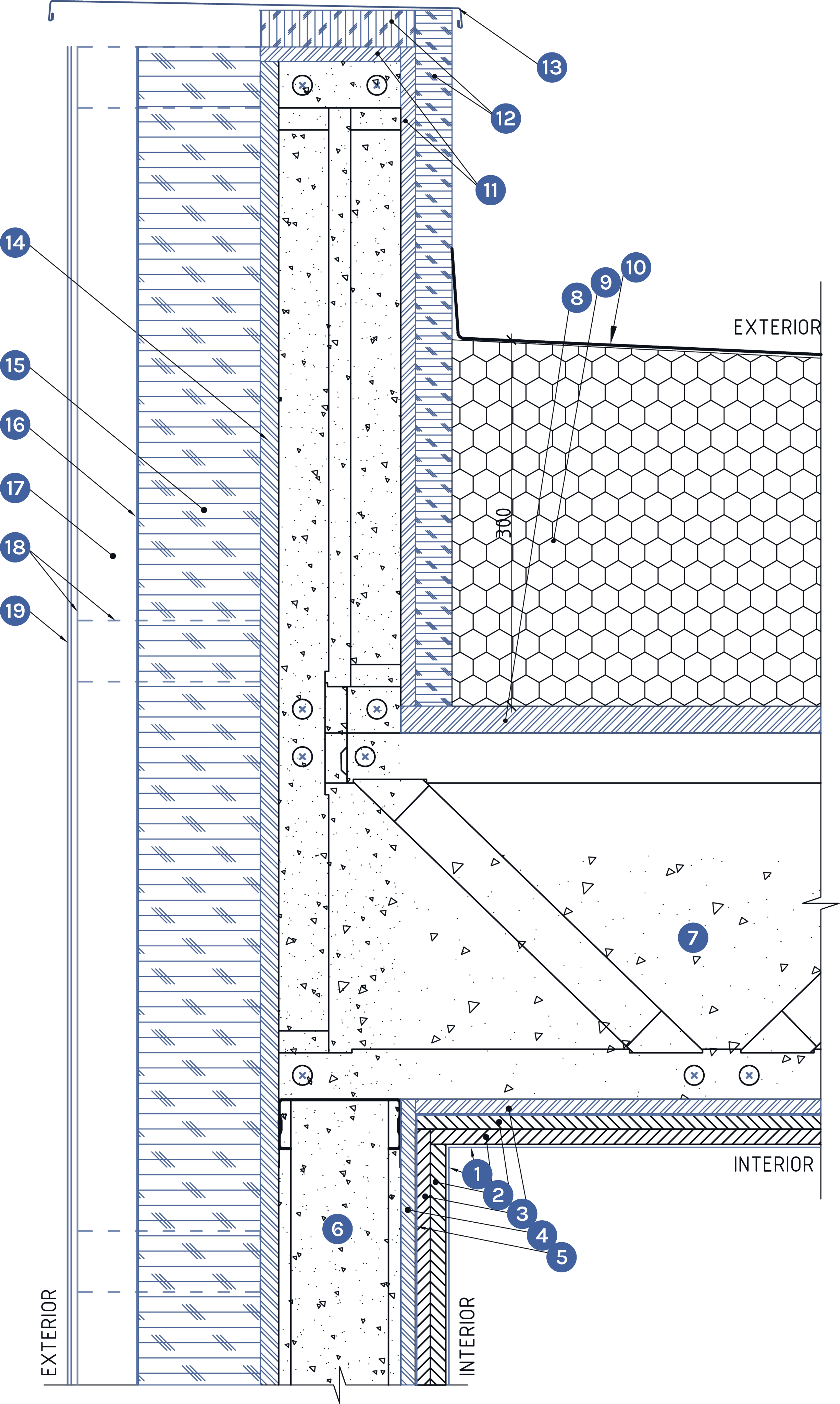

Detaliu fațadă ventilată
1. Finisaj: glet + lavabilă
2. Placă gips-carton
3. Placă gips-carton
4. Placă OSB
5. Barieră de vapori
6. Izolație termică/fonică în
volumul peretelui metalic
7. Izolație termică/fonică în volumul planșeului din grinzi cu zăbrele
8. Placă OSB3
9. Polistiren de pantă
10. Hidroizolație
11. Placă OSB
12. Termosistem întors peste atic
13. Capac metalic atic
14. Placă OSB3
15. Termoizolație
16. Spațiu ventilat
17. Cadru fațadă ventilată
18. Placare exterioară
19. Membrană de difuzie
